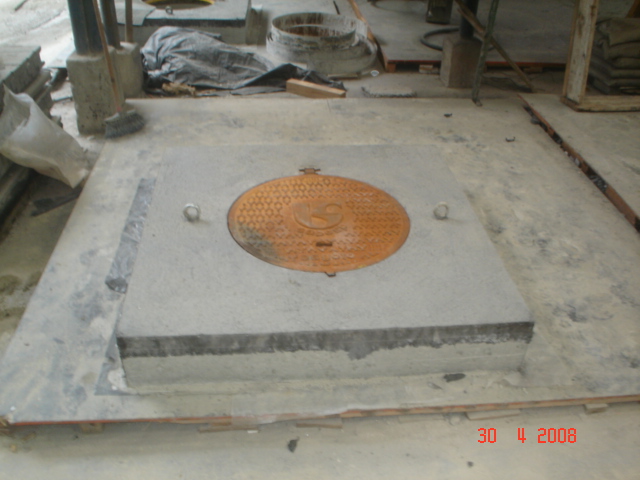

Laje pré - moldada, para fixação, de tampão de ferro fundido de poço de visita.

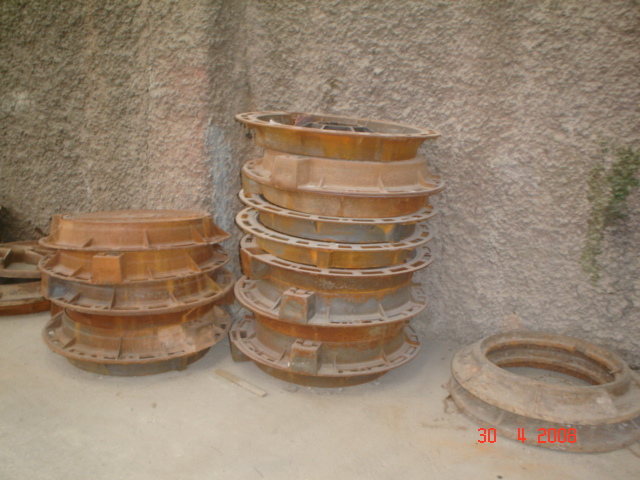

Os tampões são fornecidos pelo cliente ( Vide foto abaixo )

Laje para tampão, de concreto armado, com fibra metálica e camada de pigmento preto ( vide foto abaixo )

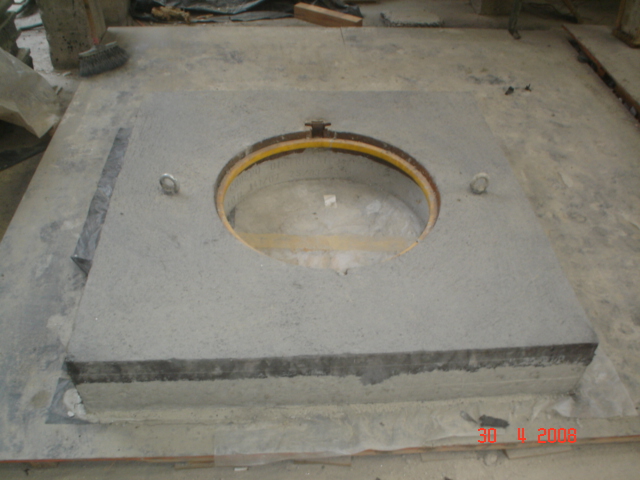

Detalhe do anel interno da laje sem a tampa ( vide foto abaixo).

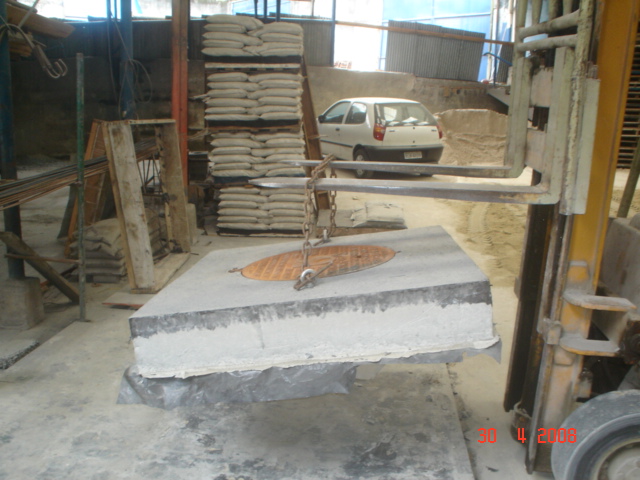

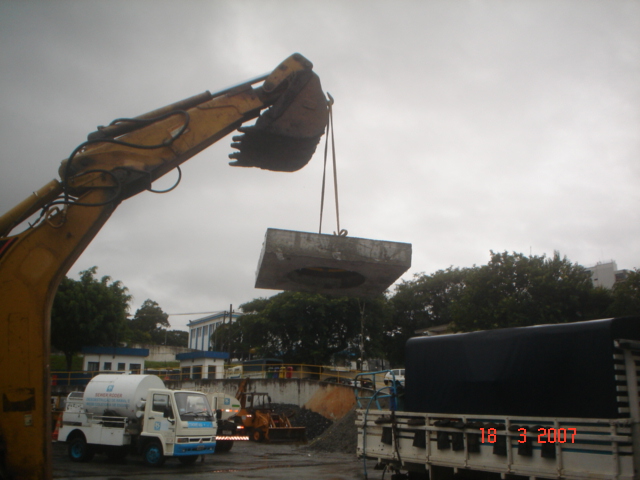

Laje sendo içada ( vide foto abaixo ).

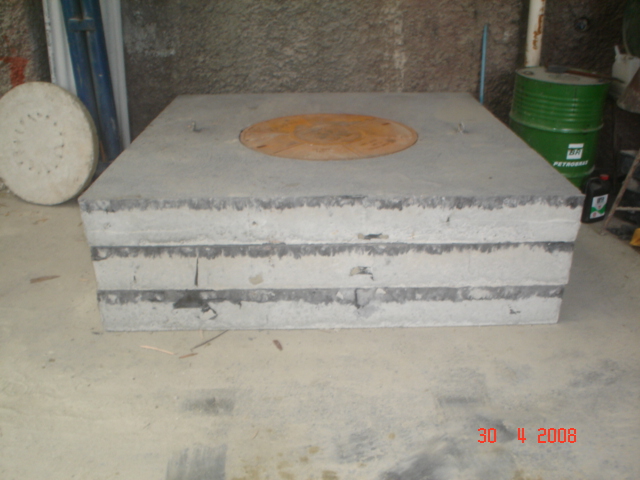

Lajes de 2 X 2 X 0,20 metros,para tampão de 90 cm,de concreto com fibras e pigmento preto ( vide fotos abaixo ).

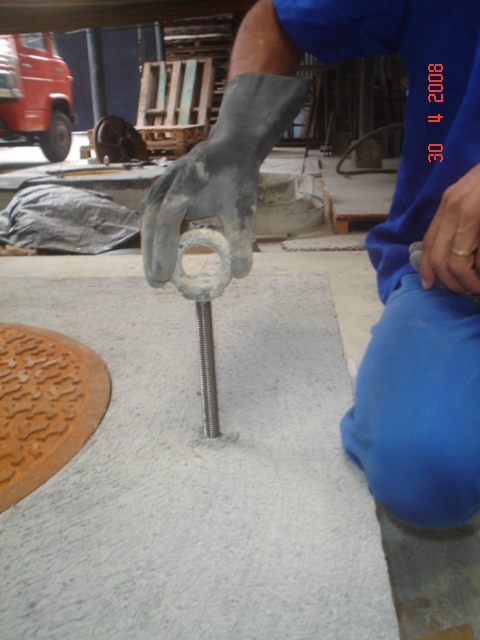

Detalhe de içamento de laje ( vide foto abaixo )

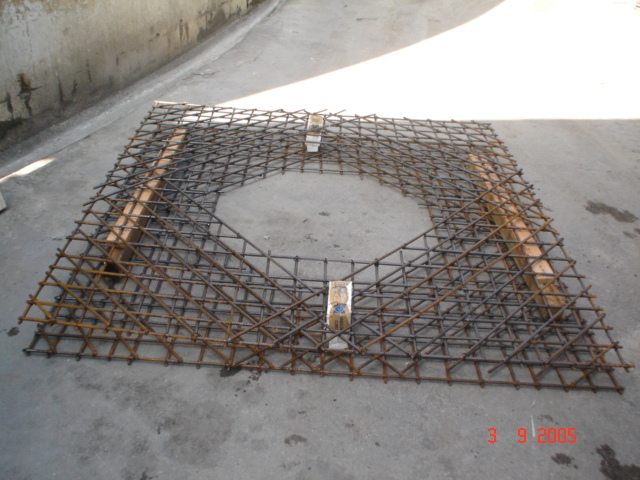

Malha dupla (superior e inferior) de laje de 2 m X 2 m X 0,20 m ( vide foto abaixo ).

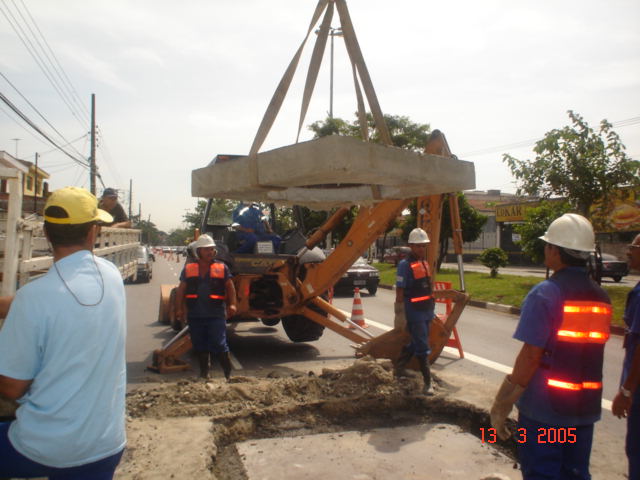

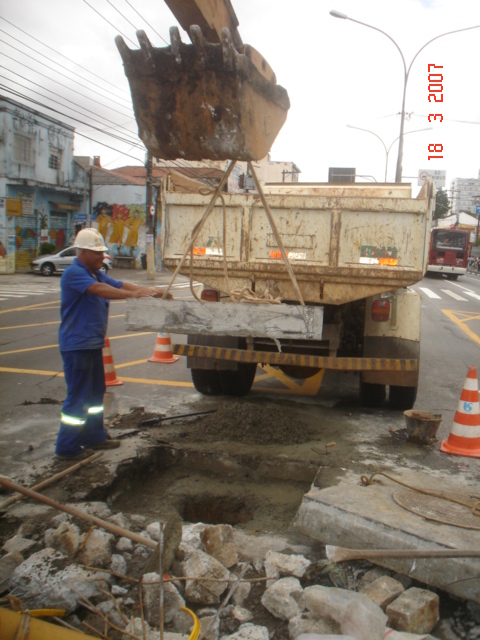

Laje sendo descarregada no lugar de aplicação ( vide foto abaixo ).

Aplicação de laje

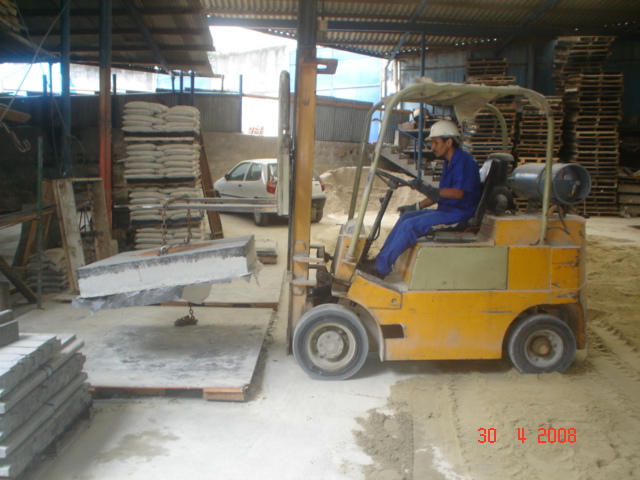

Laje sendo transportada para caminhão ( vide foto abaixo ).























                    Especificações

Laje de Concreto pré - moldada 1200 mm x 1200 mm x 200 mm para poço de visita de água ou esgoto, com tampão fixado de 600 mm e dispositivo de içamento.

Material : Concreto armado
Tipo : Caixilho c/ tampão de 600 mm ( fornecido pelo cliente )
Composição : Malha aço CA 50 ( superior / inferior ), concreto, fibra metálica e pigmento na côr prêta.

Apresentação : Quadrado, com tampão padronizado do cliente ( centralizado ), diâmetro de 600 mm, e dispositivo tipo olhal ( removível ).
Dimensões da peça : 1200 mm ( comprimento ) X 1200 mm ( largura ) X 200 mm ( altura ).
Dimensões da malha de ferro : 1180 mm X 1180 mm ( malha superior e malha inferior ).

Detalhes construtivos :

Malha superior com ferragem na direção horizontal : aço CA - 50 de diam 3/8 " a cada 10 cm ( mínimo de 6 ferros ).
Malha superior com ferragem na direção vertical : aço CA - 50 de diam 3/8 " a cada 10 cm ( mínimo de 6 ferros ).
Malha superior com ferragem na direção ortogonal à diagonal : aço CA - 50 de diam 3/8 " a cada 10 cm ( partindo do tangenciamento do tampão em direção aos 4 cantos do caixilho ( mínimo de 6 ferros ).

Malha inferior com ferragem na direção horizontal : aço CA - 50 de diam 3/8 " a cada 10 cm ( mínimo de 6 ferros ).
Malha inferior com ferragem na direção vertical : aço CA - 50 de diam 3/8 " a cada 10 cm ( mínimo de 6 ferros ).
Malha inferior com ferragem na direção ortogonal à diagonal : aço CA - 50 de diam 3/8 " a cada 10 cm ( partindo do tangenciamento do tampão em direção aos 4 cantos do caixilho ( mínimo de 6 ferros ).

Concreto :

Camada superior pigmentada : 20 mm
Camada inferior ( não pigmentada ) : 180 mm
Recobrimento da armadura : 30 mm

Características físicas e mecânicas do concreto :

Camada superior pigmentada :

Composição : Cimento CPV ARI, Areia, Brita, fibras metálicas e pigmento na côr preta.
Resistência à compressão aos 28 dias ( NBR 5739/2007 ) : 34 MPA
Desempenho a Flexão do concreto reforçado com fibra ( ASTM C 1609/C1609M ) sendo resistência à tração na flexão aos 28 dias de 3,9 MPa e Tenacidade aos 28 dias de 63,47 J.
Absorção de agua por imersão ( NBR 9778 : 2005 ) : 5,5 ( % )
Absorção ( NBR 9779 : 2012 ) resultando 6 cm de altura da ascensão capilar máxima interna.

Camada inferior sem pigmento :

Composição : Cimento CPV ARI, Areia, Brita e fibras metálicas.
Resistência à compressão aos 28 dias ( NBR 5739/2007 ) : 35 MPA
Desempenho a Flexão do concreto reforçado com fibra ( ASTM C 1609/C1609M ) sendo resistência à tração na flexão aos 28 dias de 3,9 MPa e Tenacidade aos 28 dias de 63,47 J.
Absorção de agua por imersão ( NBR 9778 : 2005 ) : 5,5 ( % )
Absorção ( NBR 9779 : 2012 ) resultando 6 cm de altura da ascensão capilar máxima interna.

Outras informações :

Peso da laje ( descontado o tampão ) : 540 kg ( aproximado ).
Para alto tráfego de veículos.
Tampão ( de poço de visita ) fornecido pelo Cliente.

Laje de Concreto pré - moldada 1500 mm x 1500 mm x 200 mm para poço de visita de água ou esgoto, com tampão fixado de 600 mm e dispositivo de içamento.

Material : Concreto armado
Tipo : Caixilho c/ tampão de 600 mm ( fornecido pelo cliente )
Composição : Malha aço CA 50 ( superior / inferior ), concreto, fibra metálica e pigmento na côr prêta.

Apresentação : Quadrado, com tampão padronizado do cliente ( centralizado ), diâmetro de 600 mm, e dispositivo tipo olhal ( removível ).
Dimensões da peça : 1500 mm ( comprimento ) X 1500 mm ( largura ) X 200 mm ( altura ).
Dimensões da malha de ferro : 1480 mm X 1480 mm ( malha superior e malha inferior ).
Detalhes construtivos :

Malha superior com ferragem na direção horizontal : aço CA - 50 de diam 3/8 " a cada 10 cm.
Malha superior com ferragem na direção vertical : aço CA - 50 de diam 3/8 " a cada 10 cm.
Malha superior com ferragem na direção ortogonal à diagonal : aço CA - 50 de diam 3/8 " a cada 10 cm ( partindo do tangenciamento do tampão em direção aos 4 cantos do caixilho )

Malha inferior com ferragem na direção horizontal : aço CA - 50 de diam 3/8 " a cada 10 cm.
Malha inferior com ferragem na direção vertical : aço CA - 50 de diam 3/8 " a cada 10 cm.
Malha inferior com ferragem na direção ortogonal à diagonal : aço CA - 50 de diam 3/8 " a cada 10 cm ( partindo do tangenciamento do tampão em direção aos 4 cantos do caixilho.

Concreto :

Camada superior pigmentada : 20 mm
Camada inferior ( não pigmentada ) : 180 mm
Recobrimento da armadura : 30 mm

Características físicas e mecânicas do concreto :

Camada superior pigmentada :

Composição : Cimento CPV ARI, Areia, Brita, fibras metálicas e pigmento na côr preta.
Resistência à compressão aos 28 dias ( NBR 5739/2007 ) : 34 MPA
Desempenho a Flexão do concreto reforçado com fibra ( ASTM C 1609/C1609M ) sendo resistência à tração na flexão aos 28 dias de 3,9 MPa e Tenacidade aos 28 dias de 63,47 J.
Absorção de agua por imersão ( NBR 9778 : 2005 ) : 5,5 ( % )
Absorção ( NBR 9779 : 2012 ) resultando 6 cm de altura da ascensão capilar máxima interna.

Camada inferior sem pigmento :

Composição : Cimento CPV ARI, Areia, Brita e fibras metálicas.
Resistência à compressão aos 28 dias ( NBR 5739/2007 ) : 35 MPA
Desempenho a Flexão do concreto reforçado com fibra ( ASTM C 1609/C1609M ) sendo resistência à tração na flexão aos 28 dias de 3,9 MPa e Tenacidade aos 28 dias de 63,47 J.
Absorção de agua por imersão ( NBR 9778 : 2005 ) : 5,5 ( % )
Absorção ( NBR 9779 : 2012 ) resultando 6 cm de altura da ascensão capilar máxima interna.

Outras informações :

Peso da laje ( descontado o tampão ) : 825 kg ( aproximado )
Para alto tráfego de veículos.
Tampão ( de poço de visita ) fornecido pelo Cliente.


Laje de Concreto pré - moldada 2000 mm x 2000 mm x 200 mm para poço de visita de água ou esgoto, com tampão fixado de 900 mm e dispositivo de içamento.

Material : Concreto armado
Tipo : Caixilho c/ tampão de 900 mm ( fornecido pelo cliente )
Composição : Malha aço CA 50 ( superior / inferior ), concreto, fibra metálica e pigmento na côr prêta.

Apresentação : Quadrado, com tampão padronizado do cliente ( centralizado ), diâmetro de 900 mm, e dispositivo tipo olhal ( removível ).
Dimensões da peça : 2000 mm ( comprimento ) X 2000 mm ( largura ) X 200 mm ( altura ).
Dimensões da malha de ferro : 1980 mm X 1980 mm ( malha superior e malha inferior ).
Detalhes construtivos :

Malha superior com ferragem na direção horizontal : aço CA - 50 de diam 3/8 " a cada 10 cm.
Malha superior com ferragem na direção vertical : aço CA - 50 de diam 3/8 " a cada 10 cm.
Malha superior com ferragem na direção ortogonal à diagonal : aço CA - 50 de diam 3/8 " a cada 10 cm ( partindo do tangenciamento do tampão em direção aos 4 cantos do caixilho )

Malha inferior com ferragem na direção horizontal : aço CA - 50 de diam 3/8 " a cada 10 cm.
Malha inferior com ferragem na direção vertical : aço CA - 50 de diam 3/8 " a cada 10 cm.
Malha inferior com ferragem na direção ortogonal à diagonal : aço CA - 50 de diam 3/8 " a cada 10 cm ( partindo do tangenciamento do tampão em direção aos 4 cantos do caixilho.

Concreto :

Camada superior pigmentada : 20 mm
Camada inferior ( não pigmentada ) : 180 mm
Recobrimento da armadura : 30 mm

Características físicas e mecânicas do concreto :

Camada superior pigmentada :

Composição : Cimento CPV ARI, Areia, Brita, fibras metálicas e pigmento na côr preta.
Resistência à compressão aos 28 dias ( NBR 5739/2007 ) : 34 MPA
Desempenho a Flexão do concreto reforçado com fibra ( ASTM C 1609/C1609M ) sendo resistência à tração na flexão aos 28 dias de 3,9 MPa e Tenacidade aos 28 dias de 63,47 J.
Absorção de agua por imersão ( NBR 9778 : 2005 ) : 5,5 ( % )
Absorção ( NBR 9779 : 2012 ) resultando 6 cm de altura da ascensão capilar máxima interna.

Camada inferior sem pigmento :

Composição : Cimento CPV ARI, Areia, Brita e fibras metálicas.
Resistência à compressão aos 28 dias ( NBR 5739/2007 ) : 35 MPA
Desempenho a Flexão do concreto reforçado com fibra ( ASTM C 1609/C1609M ) sendo resistência à tração na flexão aos 28 dias de 3,9 MPa e Tenacidade aos 28 dias de 63,47 J.
Absorção de agua por imersão ( NBR 9778 : 2005 ) : 5,5 ( % )
Absorção ( NBR 9779 : 2012 ) resultando 6 cm de altura da ascensão capilar máxima interna.

Outras informações :

Peso da laje ( descontado o tampão ) : 1600 kg ( aproximado )
Para alto tráfego de veículos.
Tampão ( de poço de visita ) fornecido pelo Cliente.


Laje de Concreto pré - moldada 1000 mm x 1000 mm x 200 mm para poço de visita de água ou esgoto, com tampão fixado de 600 mm e dispositivo de içamento.

Material : Concreto armado
Tipo : Caixilho c/ tampão de 600 mm ( fornecido pelo cliente )
Composição : Malha aço CA 50 ( superior / inferior ), concreto, fibra metálica e pigmento na côr prêta.

Apresentação : Quadrado, com tampão padronizado do cliente ( centralizado ), diâmetro de 600 mm, e dispositivo tipo olhal ( removível ).
Dimensões da peça : 1000 mm ( comprimento ) X 1000 mm ( largura ) X 200 mm ( altura ).
Dimensões da malha de ferro : 980 mm X 980 mm ( malha superior e malha inferior ).

Detalhes construtivos :

Malha superior com ferragem na direção horizontal : aço CA - 50 de diam 3/8 " a cada 10 cm ( mínimo de 6 ferros ).
Malha superior com ferragem na direção vertical : aço CA - 50 de diam 3/8 " a cada 10 cm ( mínimo de 6 ferros ).
Malha superior com ferragem na direção ortogonal à diagonal : aço CA - 50 de diam 3/8 " a cada 10 cm ( partindo do tangenciamento do tampão em direção aos 4 cantos do caixilho ( mínimo de 6 ferros ).

Malha inferior com ferragem na direção horizontal : aço CA - 50 de diam 3/8 " a cada 10 cm ( mínimo de 6 ferros ).
Malha inferior com ferragem na direção vertical : aço CA - 50 de diam 3/8 " a cada 10 cm ( mínimo de 6 ferros ).
Malha inferior com ferragem na direção ortogonal à diagonal : aço CA - 50 de diam 3/8 " a cada 10 cm ( partindo do tangenciamento do tampão em direção aos 4 cantos do caixilho ( mínimo de 6 ferros ).

Concreto :

Camada superior pigmentada : 20 mm
Camada inferior ( não pigmentada ) : 180 mm
Recobrimento da armadura : 30 mm

Características físicas e mecânicas do concreto :

Camada superior pigmentada :

Composição : Cimento CPV ARI, Areia, Brita, fibras metálicas e pigmento na côr preta.
Resistência à compressão aos 28 dias ( NBR 5739/2007 ) : 34 MPA
Desempenho a Flexão do concreto reforçado com fibra ( ASTM C 1609/C1609M ) sendo resistência à tração na flexão aos 28 dias de 3,9 MPa e Tenacidade aos 28 dias de 63,47 J.
Absorção de agua por imersão ( NBR 9778 : 2005 ) : 5,5 ( % )
Absorção ( NBR 9779 : 2012 ) resultando 6 cm de altura da ascensão capilar máxima interna.

Camada inferior sem pigmento :

Composição : Cimento CPV ARI, Areia, Brita e fibras metálicas.
Resistência à compressão aos 28 dias ( NBR 5739/2007 ) : 35 MPA
Desempenho a Flexão do concreto reforçado com fibra ( ASTM C 1609/C1609M ) sendo resistência à tração na flexão aos 28 dias de 3,9 MPa e Tenacidade aos 28 dias de 63,47 J.
Absorção de agua por imersão ( NBR 9778 : 2005 ) : 5,5 ( % )
Absorção ( NBR 9779 : 2012 ) resultando 6 cm de altura da ascensão capilar máxima interna.

Outras informações :

Peso da laje ( descontado o tampão ) : 417 kg ( aproximado ).
Para alto tráfego de veículos.
Tampão ( de poço de visita ) fornecido pelo Cliente.

Laje de Concreto pré - moldada 1500 mm x 1500 mm x 200 mm para poço de visita de água ou esgoto, com tampão fixado de 900 mm e dispositivo de içamento.

Material : Concreto armado
Tipo : Caixilho c/ tampão de 900 mm ( fornecido pelo cliente )
Composição : Malha aço CA 50 ( superior / inferior ), concreto, fibra metálica e pigmento na côr prêta.

Apresentação : Quadrado, com tampão padronizado do cliente ( centralizado ), diâmetro de 900 mm, e dispositivo tipo olhal ( removível ).
Dimensões da peça : 1500 mm ( comprimento ) X 1500 mm ( largura ) X 200 mm ( altura ).
Dimensões da malha de ferro : 1480 mm X 1480 mm ( malha superior e malha inferior ).
Detalhes construtivos :

Malha superior com ferragem na direção horizontal : aço CA - 50 de diam 3/8 " a cada 10 cm.
Malha superior com ferragem na direção vertical : aço CA - 50 de diam 3/8 " a cada 10 cm.
Malha superior com ferragem na direção ortogonal à diagonal : aço CA - 50 de diam 3/8 " a cada 10 cm ( partindo do tangenciamento do tampão em direção aos 4 cantos do caixilho )

Malha inferior com ferragem na direção horizontal : aço CA - 50 de diam 3/8 " a cada 10 cm.
Malha inferior com ferragem na direção vertical : aço CA - 50 de diam 3/8 " a cada 10 cm.
Malha inferior com ferragem na direção ortogonal à diagonal : aço CA - 50 de diam 3/8 " a cada 10 cm ( partindo do tangenciamento do tampão em direção aos 4 cantos do caixilho.

Concreto :

Camada superior pigmentada : 20 mm
Camada inferior ( não pigmentada ) : 180 mm
Recobrimento da armadura : 30 mm

Características físicas e mecânicas do concreto :

Camada superior pigmentada :

Composição : Cimento CPV ARI, Areia, Brita, fibras metálicas e pigmento na côr preta.
Resistência à compressão aos 28 dias ( NBR 5739/2007 ) : 34 MPA
Desempenho a Flexão do concreto reforçado com fibra ( ASTM C 1609/C1609M ) sendo resistência à tração na flexão aos 28 dias de 3,9 MPa e Tenacidade aos 28 dias de 63,47 J.
Absorção de agua por imersão ( NBR 9778 : 2005 ) : 5,5 ( % )
Absorção ( NBR 9779 : 2012 ) resultando 6 cm de altura da ascensão capilar máxima interna.

Camada inferior sem pigmento :

Composição : Cimento CPV ARI, Areia, Brita e fibras metálicas.
Resistência à compressão aos 28 dias ( NBR 5739/2007 ) : 35 MPA
Desempenho a Flexão do concreto reforçado com fibra ( ASTM C 1609/C1609M ) sendo resistência à tração na flexão aos 28 dias de 3,9 MPa e Tenacidade aos 28 dias de 63,47 J.
Absorção de agua por imersão ( NBR 9778 : 2005 ) : 5,5 ( % )
Absorção ( NBR 9779 : 2012 ) resultando 6 cm de altura da ascensão capilar máxima interna.

Outras informações :

Peso da laje ( descontado o tampão ) : 825 kg ( aproximado )
Para alto tráfego de veículos.
Tampão ( de poço de visita ) fornecido pelo Cliente.
